砷化镓晶片GaAs

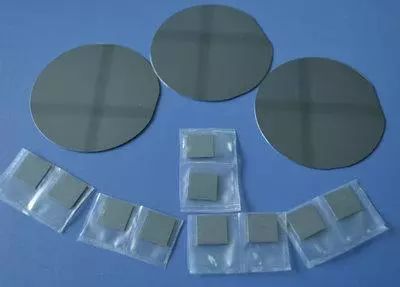

苏州建道电子代理加工经销2寸、3寸、4寸、6寸砷化镓单晶衬底,产品规格可定制。晶片规格有N型(掺硅Si)、P型(掺锌Zn)和非掺杂。

产品详情

砷化镓gallium arsenide化学式GaAs,属Ⅲ-Ⅴ族化合物半导体,由砷和镓两种元素化合而成,外观呈亮灰色,具金属光泽、性脆而硬,是当代国际公认的继"硅Silicon"之后最成熟的化合物半导体材料,具有高频率、高电子迁移率、高输出功率、低噪音以及线性度良好等优越特性,是光电子和微电子工业最重要的支撑材料之一。

1.砷化镓单晶片应用

在光电子工业领域应用层面,砷化镓单晶可被用于制作LD(激光器)、LED(发光二极管)、光电集成电路(OEIC)、光伏器件等; 在微电子工业领域应用层面,可被用于制作MESFET(金属半导体场效应管)、HEMT(高电子迁移率晶体管)、HBT(异质结双极晶体管)、IC、微波二极管、Hall器件等。主要涉及高端军事电子应用、光纤通信系统、宽带卫星无线通信系统、测试仪器、汽车电子、激光、照明等领域。作为重要的半导体材料,GaAs的电子迁移率为硅和氮化镓的5倍,用于中小功率微波器件具有更低的功率损耗,因此在手机通讯、局域无线网、GPS和汽车雷达等领域中占主导地位。

2.砷化镓单晶片功能介绍

砷化镓单晶片尺寸:1 " ,2" ,3",4",6" ;

砷化镓单晶片晶向:(100),(111)和偏2°、4°、6°、10°、16°等各种偏角;

砷化镓单晶片类型:N- type 掺Si, P- type 掺Zn,半绝缘Undope;

砷化镓单晶片厚度:100um、120um、350um、400um、500um、600um、625um;提供“激光领域” 用高质量超薄双抛GaAs ;

提供光学透过可用的双抛半绝缘GaAs ;

提供高质量低位错的EPD<500、<300、<100、<50 的高质量LD级外延用GaAs;

砷化镓单晶片工艺加工:镀增透膜、镀金等欧姆接触、砷化镓电池、砷化镓外延(PN结、LED各色外延、LD激光器)。
